Полуавтомат для расфасовки меда в коррекс-паллеты
с устройством фигурной высечки контура паллеты





Полуавтомат применяется для упаковки свежего (незакристаллизованного) меда в коррекс-паллеты, закрываемые алюминиевыми ламинированными крышками при помощи сварки, с последующей фигурной высечкой контура паллеты.

Фигурная высечка контура паллеты улучшает дизайн упаковки и обеспечивает удобство отрыва одноразовых доз фасованного продукта.

Функционально полуавтомат содержит:
- устройство дозирующее;
-механизм приварки крышки;
-устройство высечки контура паллеты.

Для фасовки слегка закристаллизированного меда приемный бункер полуавтомата снабжен мешалкой и терморубашкой с автоматическим поддержанием температуры теплоносителя.

Фасовка меда малыми одноразовыми дозами в коррекс-паллеты перспективна благодаря своей относительно невысокой стоимости, удобства упаковки и транспортировки. Может найти широкое применение как в розничной торговле, так и при организации экспресс-питания на пассажирском транспорте.

Полуавтомат может быть использован при расфасовке в коррекс-паллеты других вязких пищевых продуктов, таких как конфитюры,джемы,повидло и пр









Рис.1. Полуавтомат расфасовки меда,
Устройство дозирующее

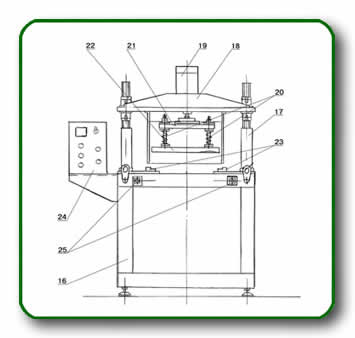

Рис.2. Полуавтомат расфасовки меда,
Механизм приварки крышки





Рис.3. Полуавтомат расфасовки меда,
Устройство высечки контура паллеты






Технические характеристики :
1. Объем разовой дозы (регулируемый), грамм
30
2. Количество доз в коррекс-паллете, шт.
10 ( 5 х 2 )
3. Расстояние между дозирующими патрубками четырехпозиционного дозатора, мм
52
4. Шаг дозировки, мм
52
5. Производительность, паллет/мин (доз/мин), не менее
4 ( 40 )
6. Установленная мощность, кВт, не более
6,5
7. Параметры питающей сети, В/Гц
380 / 50
8. Объем загрузочной емкости, л
40
9. Тип мешалки -
рамочная
10. Скорость вращения мешалки в загрузочной емкости, об/мин
28
11. Температура меда при подогреве, OС, max
40
12.Расход сжатого воздуха, л/мин, не более
200 (0,6 мПа)
13. Применяемая тара :
13.1. - Коррекс-паллета из полистирола, мм
120 х 275
13.2. Шаг ячеек, мм:
- по длине
- по ширине

52
52
13.3. Крышка - фольга алюминиевая ламинированная слоем термолака, мм
120 х 275
14. Количество технологических кассет, шт.
5
15. Габаритные размеры, мм:
- устройства дозирующего
- механизм приварки крышки
- устройство высечки контура паллеты

1520х620х2400
1040х730х1360
1100х750х2100
16. Масса, кг:
- устройства дозирующего
- механизм приварки крышки
- устройство высечки контура паллеты

180
90
110
Примечание: П.п. 1, 3, 4 и 14 по согласованию с заказчиком могут быть изменены
